电磁分析

电磁仿真分析是一种基于计算机技术的模拟方法，用于预测和优化电磁设备的性能。通过建立数学模型，将实际电磁设备的各种参数和特性转换为计算机程序中的数据，然后利用这些数据进行计算和分析，以预测设备在真实环境中的表现。这种分析方法有助于减少实际试验的次数和成本，加快产品研发和优化的速度，提高设计的可靠性和性能。电磁仿真分析广泛应用于电子、通信、航空航天、汽车、医疗等领域，是现代电磁工程中不可或缺的重要工具。

联系我们

电磁仿真分析应用广泛，涵盖了众多领域。电磁仿真广泛应用于无线和有线通信、计算机、卫星、雷达、半导体和微波集成电路、航空航天等领域，从毫米波电路、射频电路封装设计验证，到混合集成电路、PCB板、无源板级器件、RFIC/MMIC设计，天线设计，微波腔体、衰减器、微波转接头、波导录波器等设计等。

分析内容

▲ EMC/EMI

电磁兼容性 (EMC) 、电磁干扰 (EMI)已经成为众多行业内的 OEM 及其供应商关注的一个热点话题。将组件和设备集成到系统中而不出现电磁问题非常重要，同样重要的是符合 EMC/EMI相关法规。

▲ 天线

电磁仿真在工业中广泛应用于天线的分析和优化设计，适用于电台和电视广播、无线系统、蜂窝移动通信系统、遥控无匙开锁系统、轮胎压力监测系统、卫星定位和通信、雷达、RFID 等领域。

▲ 静态及低频

中仪电磁仿真工程师可以对静电/静磁设备、高压器件、驱动装置、传感器以及功率电子等的特性进行快速精确的仿真分析。

▲ 微波/射频/光学

电磁仿真还可以广泛应用于微波/射频、光学、周期性结构、核磁共振以及SAR等分析。

▲ 粒子动力学

电磁仿真可用于分析加速器件、真空电子设备，如磁控管、电子管以及粒子加速器等。

▲ 多物理场

电磁仿真软件CST多物理场模块可以与电磁求解器联合用于分析由电磁损耗引起的热和由热引起的结构形变问题。

▲ 波导组件和微带电路

自首次实现空间通信后，波导广泛应用于国防、航空航天、航海和通信行业中，用于诸如耦合器、滤波器、循环器、隔离器、放大器和衰减器等组件。微带技术用于设计平面电路，如耦合器、共振器和滤波器。

▲ 生物电磁学

电磁仿真在生物医学技术的发展中起到了重要作用，仿真可以为人体内或接近人体的电磁场相互作用提供有价值的参考。由于生物组织易损耗的本质，发射器设计通常都侧重于保证放射足够的信号并且信号不在解剖载荷中丢失，同时符合在人体中限制比吸收率和最大温度增加值的规则。典型应用与移动和无线设备、汽车内的 RF 场、助听器、人体佩戴天线、MRI（核磁共振）、种植体、降低体温等相关。

▲ 连接器高频信号完整性

连接器高频信号完整性分析主要针对如HDMI、usb3.0、Display port、2mm背板连接器等。

a、特性阻抗

b、串扰

c、插入损耗

d、差模转共模

▲ 电机设备

电磁分析用于设计机电设备，如电动机、变压器、汇流排、断路器、发电机、感应加热装置、电抗器、传感器、电磁阀、扬声器和变压器等。此类设备中会存在用于能量转换（例如，在电机中将电能转换为机械能）的磁场或电场。

电机电磁分析：

a、电机基本性能分析；

b、电机电场分析；

c、磁屏蔽分析；

d、永磁电机的交直轴电感计算。

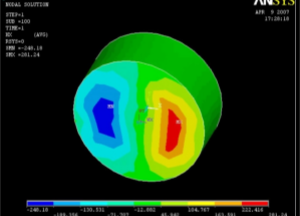

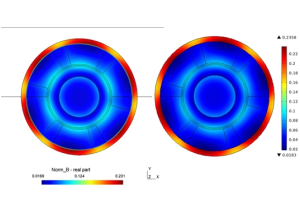

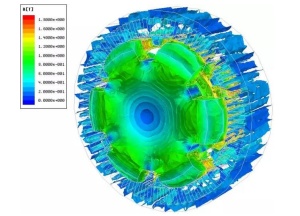

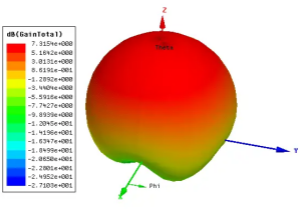

电机电磁场分析	电机瞬态磁场计算	发电机永磁励磁的磁密分布	圆极化微带天线仿真设计

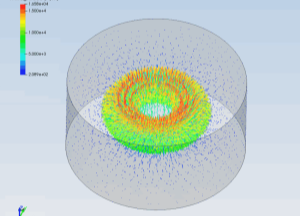

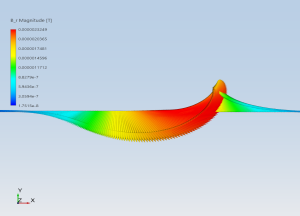

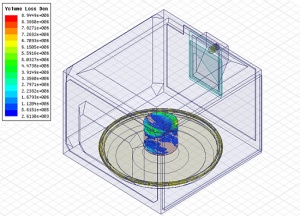

发射器驱动线圈电磁场分析	高压输电线工频磁场的计算	微波炉加热电磁场分析	圆环线圈的磁场分析

分析软件

软件名称	应用领域	应用范围
ANSYS	结构静力分析、结构动力学分析、结构非线性分析、动力学分析、热分析、电磁场分析、流体动力学分析、声场分析、压电分析	航空、航天、电子、车辆、船舶、交通、通信、建筑、电子、医疗、国防、石油、化工等众多行业。
ABAQUS	静态应力/位移分析、动态分析粘弹性/粘塑性响应分析、热传导分析、质量扩散分析、耦合分析、非线性动态应力/位移分析、瞬态温度/位移耦合分析、准静态分析、退火成型过程分析、海洋工程结构分析、水下冲击分析、柔体多体动力学分析、疲劳分析、设计灵敏度分析、材料模型	金属、橡胶、高分子材料、复合材料、钢筋混凝土、可压缩超弹性泡沫材料及土壤和岩石问题、热传导、质量扩散、热电耦合分析、声学分析、岩土力学分析、压电解质分析、航空、汽车、船舶、土木、电子、材料成型加工、石化。
SolidWorks	3D 实体建模、钣金设计、零件设计	航空航天、机车、食品、机械、国防、交通、模具、电子通讯、医疗器械、娱乐工业、日用品/消费品、离散制造等
Fluent	流体分析、热传递	航空航天、燃料电池、生物医药、钢铁冶金、船舶、电子电气、汽车、机械、化工、电力、环境、石油、建筑、空调玻璃、搅拌。
ANSYS CFX	流体动力学分析、辐射传导热分析、声学与噪声分析、燃烧与化学反应分析、流固耦合分析、相变/多相流分析、旋转机械分析	航空航天、旋转机械、能源、石油化工、机械制造、汽车、生物技术,水处理、火灾安全、冶金、环保等。
UG	工业设计、产品设计、CNC加工、模具设计	航空航天、汽车、造船、通用机械和电子等工业领域
CATIA	三维结构设计、设计中的应力、位移、振动等分析	汽车、航空航天、船舶制造、厂房设计（主要是钢构厂房）、建筑、电力与电子、消费品和通用机械制造。
FlOW-3D	流体分析	航天工程、水利及环境工程、海岸及船舶工程、多孔材料液体流动模拟徼流道应用、铸造模拟、材料涂层模拟。
