原材料/铸件/锻件无损检测

无损检测是一种对被检对象的技术状态展开检测以及判定的综合技术手段,其基本原理为:在对被检对象的使用性能不造成影响以及损害的基础上,通过电、光、声等介质的特点,以物理化学方法为手段,利用一定的设备及技术,来展开对被检对象的检测,能够对其可能存在的不均匀性以及缺陷等情况做出基本的判定、检查以及测试,并且给出相关的属性信息,无损检测在工业发展中发挥了巨大的推进作用。

联系我们

在工程制造领域,因一些制造工艺的特殊性,无法直接判断内部缺陷质量,又不能破坏产品进行质量确认,从而衍生了无损检测技术。利用声、光、磁、电等因素,在不损害不影响产品性能的前提下,检测出检测对象内部缺陷或结构异常,确保工件或结构的质量,保证安全。

检测内容

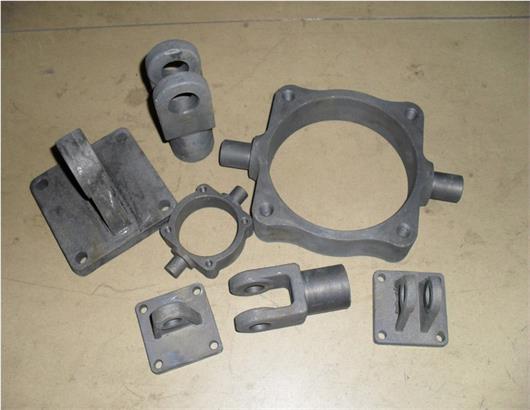

曲轴、凸轮轴、镀锌板、铜管、钢球、有色金属、钢绞线、金属粉末、稀土气瓶、铁粉、钢丝绳、铝合金、螺栓、轮毂、不锈钢、钡钕钛、渗氮钢、锆合金、热扩管、钢条、铜箔、氧化镓、镍合金、泵类、轴承、紧固件、铰链、弹簧、齿轮、压力表、金属板材、金属钢材、金属管材、模具钢、螺纹钢、锌铁合金、撬棍、索具、铝粉、铆钉、金属硅、钢砂、硬质合金、铜合金、卡箍、方管、铜粉、铁钩、双金属氧化物、镀层、锌锭、黄铜、金属制品、钛合金、焊丝、断桥铝、链条、井盖、铝锭、阀门、氧化镁、双极板、热双金属、铜套、轧制合金、轮辋、螺丝、钢板、铸轧齿盘、软轴、垫环、横臂钢片、铜牌、螺柱、铝管、卷板、铁芯、发条、镁锂合金、刀具、钻头、永磁体、青铜、金属锂、镍铬、五金工具等。

检测项目

检测方法

原理

优点

缺点

磁粉检测(MT)

铁磁性材料和工件被磁化后,由于不连续性的存在,使工件表面和近表面的磁力线发生局部畸变而产生漏磁场,吸附施加在工件表面的磁粉,形成在合适光照下目视可见的磁痕,从而显示出磁粉检测不连续性的位置、形状和大小。

a.磁粉探伤适用于检测铁磁性材料表面和近表面尺寸很小、间隙极窄(如可检测出长0.1mm、宽为微米级的裂纹),目视难以看出的不连续性。

b.磁粉检测可对原材料、半成品、成品工件和在役的零部件检测,还可对板材、型材、管材、棒材、焊接件、铸钢件及锻钢件进行检测。

c.可发现裂纹、夹杂、发纹、白点、折叠、冷隔和疏松等缺陷。

a.磁粉检测不能检测奥氏体不锈钢材料和用奥氏体不锈钢焊条焊接的焊缝,也不能检测铜、铝、镁、钛等非磁性材料;

b.对于表面浅的划伤、埋藏较深的孔洞和与工件表面夹角小于20°的分层和折叠难以发现。

渗透检测(PT)

零件表面被施涂含有荧光染料或着色染料的渗透剂后,在毛细管作用下,经过一段时间,渗透液可以渗透进表面开口缺陷中;经去除零件表面多余的渗透液后,再在零件表面施涂显像剂,同样,在毛细管的作用下,显像剂将吸引缺陷中保留的渗透液,渗透液回渗到显像剂中,在一定的光源下(紫外线光或白光),缺陷处的渗透液痕迹被显示,(黄绿色荧光或鲜艳红色),从而探测出缺陷的形貌及分布状态。

a.可检测各种材料,金属、非金属材料;磁性、非磁性材料;焊接、锻造、轧制等加工方式;

b.具有较高的灵敏度(可发现0.1 μm宽缺陷);

c.显示直观、操作方便、检测费用低。

a.它只能检出表面开口的缺陷;

b.不适于检查多孔性疏松材料制成的工件和表面粗糙的工件;

c.渗透检测只能检出缺陷的表面分布,难以确定缺陷的实际深度,因而很难对缺陷做出定量评价。检出结果受操作者的影响也较大。

超声检测 (UT)

主要是基于超声波在试件中的传播特性。

a.声源产生超声波,采用一定的方式使超声波进入试件;

b.超声波在试件中传播并与试件材料以及其中的缺陷相互作用,使其传播方向或特征被改变;

c.改变后的超声波通过检测设备被接收,并可对其进行处理和分析;

d.根据接收的超声波的特征,评估试件本身及其内部是否存在缺陷及缺陷的特性。

a.适用于金属、非金属和复合材料等多种制件的无损检测;

b.穿透能力强,可对较大厚度范围内的试件内部缺陷进行检测。如对金属材料,可检测厚度为1-2mm的薄壁管材和板材,也可检测几米长的钢锻件;

c.缺陷定位较准确;

d.对面积型缺陷的检出率较高;

e.灵敏度高,可检测试件内部尺寸很小的缺陷;

f.检测成本低、速度快,设备轻便,对人体及环境无害,现场使用较方便。

a.对试件中的缺陷进行精确的定性、定量仍须作深入研究;

b.对具有复杂形状或不规则外形的试件进行超声检测有困难;

c.缺陷的位置、取向和形状对检测结果有一定影响;

d.材质、晶粒度等对检测有较大影响;

e.以常用的手工A型脉冲反射法检测时结果显示不直观,且检测结果无直接见证记录。

射线检测(RT)

射线能穿透肉眼无法穿透的物质使胶片感光,当X射线或r射线照射胶片时,与普通光线一样,能使胶片乳剂层中的卤化银产生潜影,由于不同密度的物质对射线的吸收系数不同,照射到胶片各处的射线能量也就会产生差异,便可根据暗室处理后的底片各处黑度差来判别缺陷。

a.可以获得缺陷的直观图像,定性准确,对长度、宽度尺寸的定量也比较准确;

b.检测结果有直接记录,可长期保存;

c.对体积型缺陷(气孔、夹渣、夹钨、烧穿、咬边、焊瘤、凹坑等)检出率很高;

d.适宜检验厚度较薄的工件;

e.适宜检验对接焊缝。

a.对面积型缺陷(未焊透、未熔合、裂纹等),如果照相角度不适当,容易漏检;

b.不宜较厚的工件,因为检验厚工件需要高能量的射线设备,而且随着厚度的增加,其检验灵敏度也会下降;

c.不适宜检验角焊缝以及板材、棒材、锻件等;

d.对缺陷在工件中厚度方向的位置、尺寸(高度)的确定比较困难;

e.检测成本高、速度慢;

f.具有辐射生物效应,无损检测超声波探伤仪能够杀伤生物细胞,损害生物组织,危及生物器官的正常功能。

涡流检测(ET)

将通有交流电的线圈置于待测的金属板。上或套在待测的金属管外。这时线圈内及其附近将产生交变磁场,使试件中产生呈旋涡状的感应交变电流,称为涡流。涡流的分布和大小,除与线圈的形状和尺寸、交流电流的大小和频率等有关外,还取决于试件的电导率、磁导率、形状和尺寸、与线圈的距离以及表面有无裂纹缺陷等。因而,在保持其他因素相对不变的条件下,用一探测线圈测量涡流所引起的磁场变化,可推知试件中涡流的大小和相位变化,进而获得有关电导率、缺陷、材质状况和其他物理量(如形状、尺寸等)的变化或缺陷存在等信息。但由于涡流是交变电流,具有集肤效应,所检测到的信息仅能反映试件表面或近表面处的情况。

涡流检测时线圈不需与被测物直接接触,可进行高速检测,易于实现自动化

不适用于形状复杂的零件,而且只能检测导电材料的表面和近表面缺陷,检测结果也易于受到材料本身及其他因素的干扰。
