江苏某货架有限公司货架承重测试

货架在承载重物后，会发生承载横梁受力弯曲变形，同时立柱间距缩小。若货架设计不合理或者载荷过重，会使货架发生塑性变形，即重物卸载后，承载横梁和立柱间距没有恢复到原先状态，对货架的使用寿命有严重影响。仓库货架是根据用户特点及需求规划设计，其中，货架承重核算是很重要的一部分。

受江苏某货架有限公司的委托,对横梁式货架进行承重及外观检验，检验地址广东省深圳市宝安区松岗街道深圳市中仪检测技术服务有限公司。本次采取的是客户寄样检测的方式，所以一收到样品，我们工程师就开展工作，对货架进行安装以及测试了。

检测内容

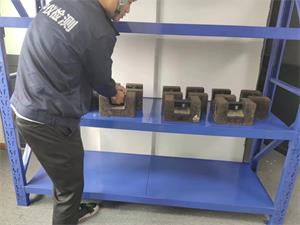

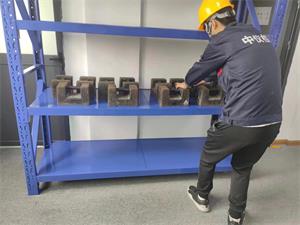

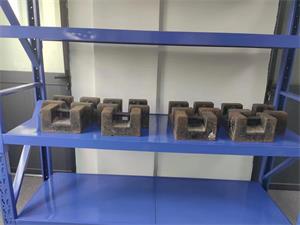

▲横梁承重检测

根据客户规定，在常规现场货位承载300KG条件下，横梁的竖直方向挠度不应超过横梁跨度的1`200。

▲外观检测

1.立柱垂直度

立柱在两个方向的初始垂直度不超过1/500。在设计荷载作用下，在初始倾斜的基础上，货架的附加垂直度不超过1/300。也就是对于在役货架，立柱垂直度不允许超过货架高度的8/1500。

2.柱脚节点

地坪锚栓安装正确、螺母紧固以及锚栓各部件无损坏。

立柱与柱脚底板的连接，对于焊接连接，要求焊缝完好无裂纹。

对于螺栓连接，要求螺栓完好紧固。

柱脚底板无扭曲变形、无损坏锈蚀，与地坪之间接触紧密无松动。垫片设置到位，无缺失、无损坏。立柱、柱脚底板与垫片应对正，无较大相对位移与转角。

3.立柱

要求没有凹痕、扭曲、屈曲、撕裂与锈蚀等局部损坏，如果局部发生损坏应立即进行更换。立柱在横向和纵向的变形不能超过下图所示的限值：

4.横斜撑

要求没有凹痕、扭曲、屈曲、撕裂与锈蚀等局部损坏，如果局部发生损坏应立即进行更换。横斜撑的变形，1m标距内任意方向挠度不应超过10mm，如下图所示。对于长度小于1m的构件，应按比例折减。

货架承重检测时螺栓连接的横斜撑节点，要求螺栓孔无明显变形，螺栓完好紧固;焊缝连接的横斜撑节点，要求焊缝完好无裂纹。
