模流分析是塑料成型仿真中的一个重要环节,它涉及到对塑料流动、填充、冷却、收缩等过程的模拟,以预测和优化塑料制品的设计和生产工艺。目前,市面上有多种软件可用于模流分析,下面列举几种常用的软件:
1. **Moldflow**:这是一款专业的塑料计算机辅助工程分析软件,它提供了熔体流动、气体通道分布、充填模拟、冷却分析等功能。Moldflow可以模拟复杂的多材料、多射嘴、多腔体等场景,帮助工程师优化塑料制品的设计和生产工艺。
2. **Moldex3D**:这是另一款广泛应用的模流分析软件,它采用了先进的真实三维模拟分析技术。Moldex3D不仅支持传统的塑料成型模拟,还可以模拟分析热塑性塑料在充填保压、成型冷却、纤维配向及塑件翘曲等射出制程情形。此外,它还提供了多材质射出成型等特殊制程的模拟分析功能。
3. **SolidWorks Simulation**:虽然SolidWorks Simulation主要以结构力学和流体力学分析为主,但它也提供了流场分析的功能,可以用于模流分析。该软件界面友好,学习门槛较低,适合工程师进行流体力学和结构力学方面的分析和模拟。
除了上述三款软件外,还有其他一些软件也提供了模流分析的功能,如Autodesk Simulation Moldflow(Autodesk公司开发的模具分析软件)等。这些软件各具特色,适用于不同的应用场景和用户需求。
总的来说,选择模流分析软件时,需要根据具体的项目需求、设计复杂度和团队技术水平等因素进行综合考虑。
模流分析在注塑成型中的应用
注塑成型是一种广泛应用的塑料成型工艺,其产品质量和生产效率受到多种因素的影响。模流分析在注塑成型中的应用主要体现在以下几个方面:
1. 预测填充过程:通过模流分析,可以预测塑料熔体在模具中的填充过程,包括填充速度、填充时间、填充压力等关键参数。这有助于避免填充不足、气泡、缩孔等缺陷的产生,提高产品质量。
2. 优化模具设计:模流分析可以揭示模具结构对填充过程的影响,从而指导模具设计的优化。例如,通过调整浇口位置、尺寸和数量,可以改善填充效果和产品质量。
3. 控制工艺参数:模流分析可以预测不同工艺参数对产品质量的影响,从而指导工艺参数的选择和控制。例如,通过调整注射速度、注射压力、模具温度等参数,可以改善塑料熔体的流动性和传热性能,提高产品质量和生产效率。
4. 缩短开发周期:传统的试模方法需要大量的时间和成本来验证产品设计和模具设计的合理性。而模流分析可以在产品设计阶段就进行预测和优化,从而缩短开发周期和降低开发成本。
模流分析主要分析内容:

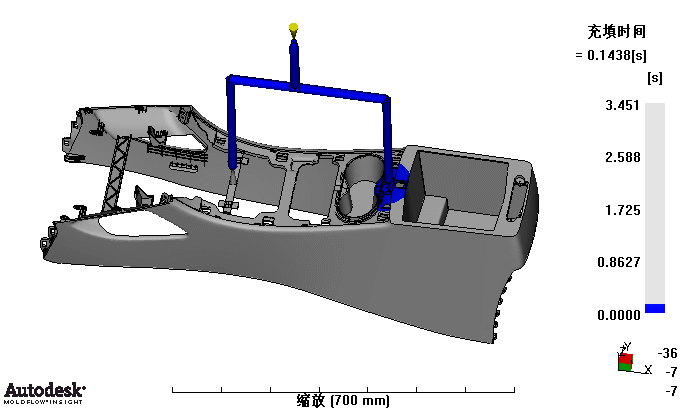

充填时间 |
![]() |

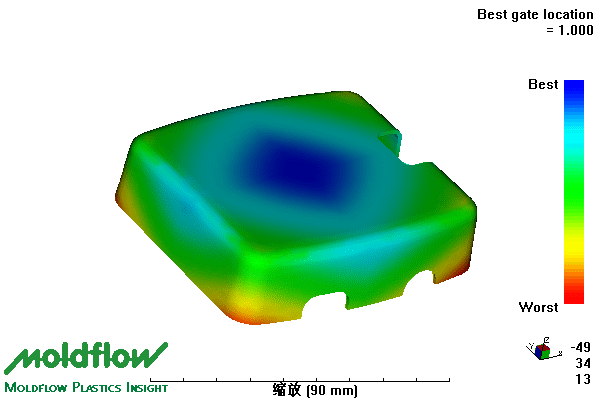

浇口分析 |
![]() |

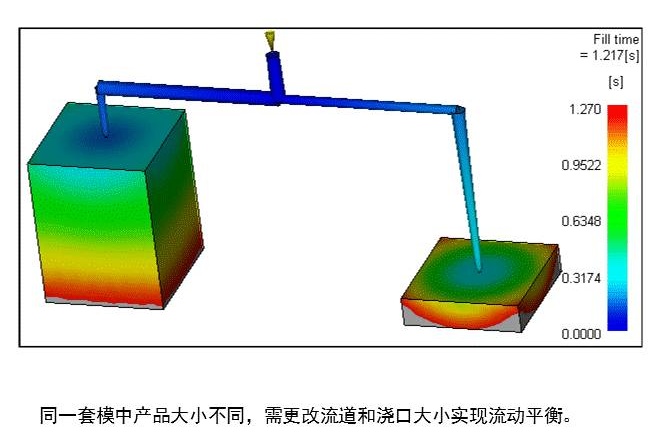

流道平衡 |
![]() |

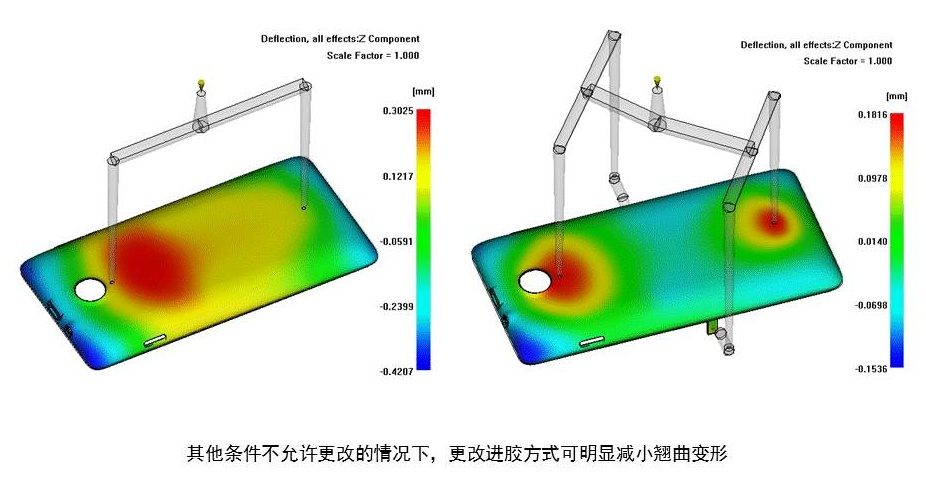

翘曲分析 |
![]() |

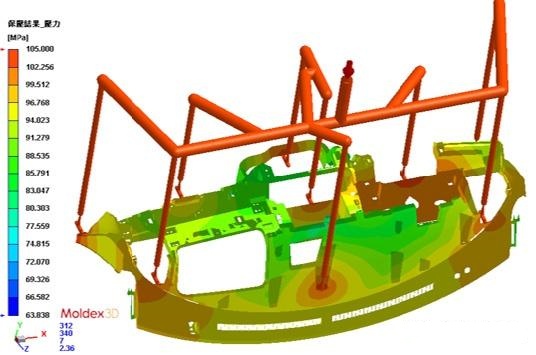

保压分析 |
![]() |

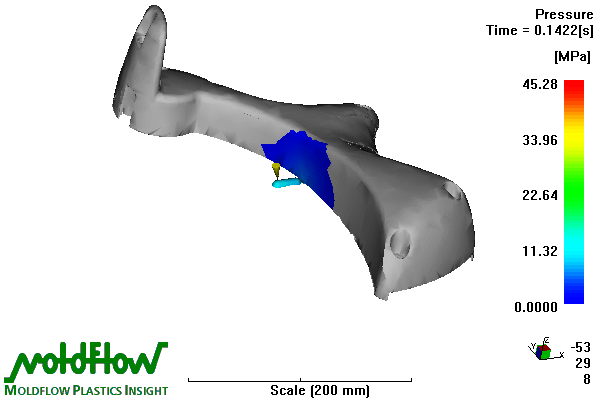

压力分布 |
![]() |

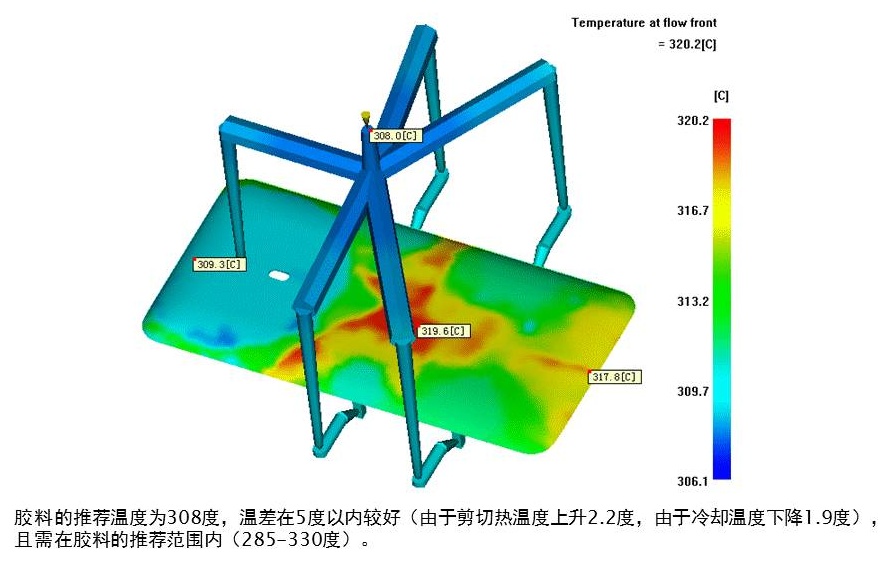

温度分析 |
