深圳市某股份有限公司钢制横梁超声波检测

  • 2023-07-08
  • 作者:中仪检测
  • 浏览:407
  • 分享:
    微信微博

由于物体材料与其内部不连续性(缺陷)的声学特性差异,超声波在物体传播过程中遇到时,将会发生发射现象,通过记录反射回波的时间和能量变化可以对物体内部质量进行评估。超声检测优势在于携带方便、不受作业环境限制,特别适合于厚度较大产品及面积型缺陷检测。


案例介绍

客户名称:深圳市某股份有限公司

检测项目:钢制横梁超声波检测

检测周期:2023年5月12日

项目地点:广东深圳

检测标准及合格级别:NB/T47013-2015.3 Ⅰ级

检测技术等级:B

验收标准:NB/T47013-2015.3 Ⅰ级

抽样控制:委托方控制

检测比例:指定部位100%

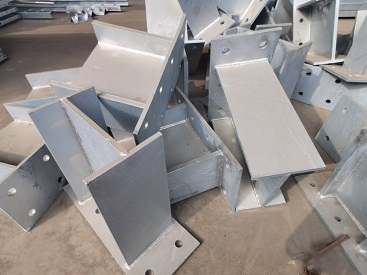

测试产品:



检测器材和工艺

仪器名称、型号

HS610E

检测技术

纵波法

仪器编号

61e4782

评定线

Φ2*20-18db

探头型号

5P10*10

定量线

Φ2*20-12db

试块型号

CSK-ⅠA/ⅡA-1

判废线

Φ2*20-4db

耦合剂

工业浆糊

检测面(侧)

单面单侧

探头折射角/K值

K3

表面补偿

4db

探头前沿长度(mm)

12mm

扫查方式

锯齿形扫查

纵向扫查灵敏度

Φ2*20-18db

横向扫查灵敏度

Φ2*20-18db+6db
