自行车车架作为承受骑行者体重及路面冲击的主要部件，其静强度性能直接关系到整车的安全性与稳定性。车架结构包括主梁、立管、后叉等部分，通过焊接工艺连接成一个整体。设计参数方面，车架的承载重量、尺寸等参数均符合相关标准。
静强度分析过程
有限元建模：利用ANSYS等有限元软件对车架进行建模，考虑车架的几何形状、材料属性及边界条件等因素。
|

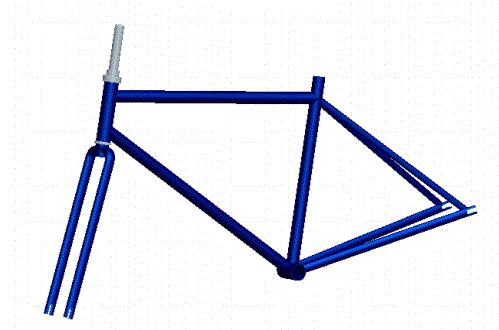

自行车模型 |
加载与约束：根据实际骑行情况，对车架施加相应的载荷和约束条件，模拟车架在行驶过程中的受力情况。
|

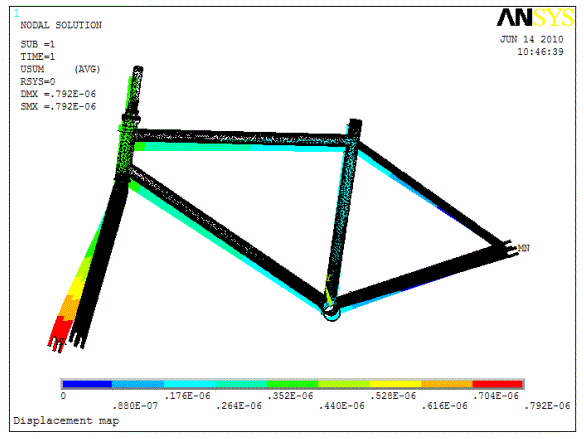

车架模型变形图 |
应力与应变分析：通过有限元分析，计算车架各部件的应力与应变分布，找出潜在的危险截面和薄弱环节。
|
|

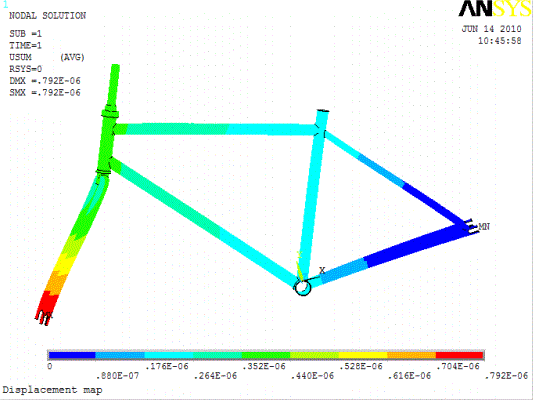

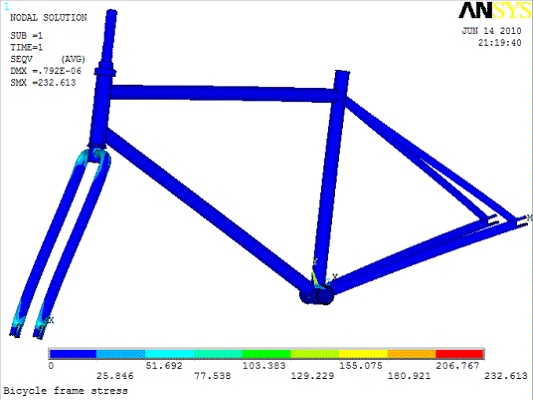

节点位移图 | 节点应力图 |
