深圳某塑胶制品公司模流分析

CAE技术可以在模具加工前，在电脑上对塑件成型过程进行模拟分析、评估，若设计方案有问题，则可再次将修正后的方案输入系统再次进行分析，直至满意为止。因此，应用了 CAE技术，能帮助设计人员正确地设计模具的浇注系统，可减少试模和修改的次数，降低模具设计制造成本，对提高制品成型质量和优化模具设计有极大的作用。

通过模流分析能避免浇注系统设计存在的问题，较准确地预测塑料熔体在型腔中的填充、保压、冷却情况以及预测塑件成型的应力分布、分子和纤维取向分布、制品的收缩和翘曲变形等情况，以便设计时能尽早发现问题，及时修改塑件结构和模具结构，而不是等到试模后再修改模具。因此，为了使模具项目顺利成功，现代模具的设计，都应用了模流分析进行浇注系统设计。有的模具用户要求模具供应商利用模流分析技术，提供模具的浇注系统的分析报告，确认后再设计模具，说明了CAE分析的重要性和必要性。

随着CAE方法的越来越普及，更多的客户会提前通过CAE分析的方法，去提前了解产品设计的合理性等需求，其中深圳某塑胶制品有限公司就此需求委托我司进行模流分析，我们根据客户提供的产品图纸以及相关的参数，对其产品进行建模以及分析，本次模流分析内容主要为：

① 充模过程模拟。

② 保压过程模拟。

③ 冷却分析、纤维取向分析及翘曲分析。

④ 塑料热物理性能和有关数据的测定。

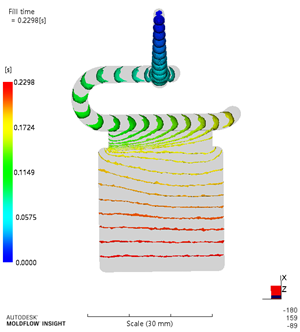

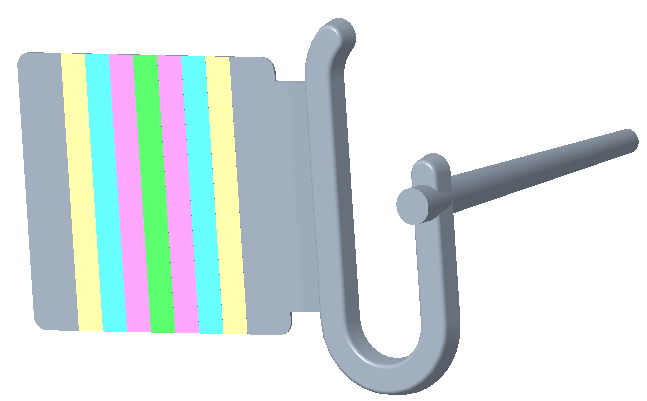

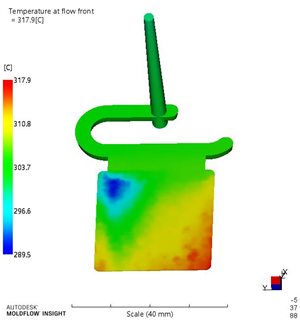

产品模型图	填充时间的等高线图	前沿温度分布图
