钢结构焊缝射线检测比例及标准

钢结构焊缝的射线检测比例和标准通常根据工程设计要求、焊缝等级以及相关国家标准确定。以下是中国常用的规范要点：

1. 检测比例

• 一级焊缝（关键部位，如承受动荷载或高强度应力区域）：
  通常要求 100%射线检测（全数检测）。

• 二级焊缝（一般重要结构）：
  抽检比例一般为 20%及以上，具体根据设计文件或合同约定。

• 三级焊缝（非重要结构或次要连接）：
  通常不强制要求射线检测，但可能进行外观检查或按设计要求抽检。

2. 执行标准

• GB 50661《钢结构焊接规范》：规定焊缝质量等级及检测要求。

• GB/T 3323《金属熔化焊焊接接头射线照相》：明确射线检测的技术方法、验收标准。

• JGJ 81《建筑钢结构焊接技术规程》：针对建筑钢结构的检测细则。

3. 验收标准

• 射线检测结果需符合 GB/T 3323 中规定的缺陷评级（如气孔、夹渣、未焊透等），通常：

• 一级焊缝：不允许存在裂纹、未熔合等严重缺陷，其他缺陷限制严格。

• 二级焊缝：允许少量轻微缺陷，但需在尺寸和数量范围内。

4. 特殊情况

• 返修焊缝：返修后需100%复检。

• 重大工程或特殊结构（如桥梁、体育场馆）：可能提高检测比例至50%或全检。

5. 注意事项

• 检测前需明确焊缝等级（由设计文件指定）。

• 检测人员应持有相应资质（如RT-Ⅱ/Ⅲ级证书）。

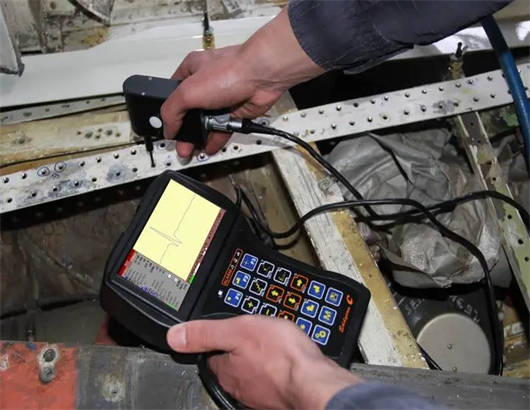

• 结合超声检测（UT）等其他方法综合评定焊缝质量。
